ir adv 6065/6075 계열 DADF에서 잼발생시

오늘은 캐논 고속복합기 IR ADV 6065/6075계열에서 DADF에 원본을 넣고 복사

시작버튼을 눌렀을 때 JAM 발생 시 조치 방법을 알려드립니다.

잼 발생이라는 건 보통 용지가 센서 위치를 통과하지 못하거나 아니면 센서 위치를

계속 가리고 있어 발생하는 것입니다. 오늘 다룰 부분은 DADF에서 용지가 있다고

인식이 되면서 JAM 발생 에러가 뜨는 건데요. 우선 DADF 센서 위치가 중요하겠죠.

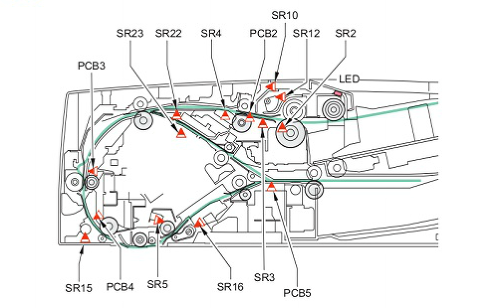

                                          DADF 센서 위치도

우선 제가 느낀 부분은 위에 표기된 부분을 다 닦아주면 해결이 됩니다. 그러나 너무

시간이 오려 걸리죠. 대부분의 JAM 발생 원인은 PCB5의 센서 부분이 오염되어

발생하는 것 같았습니다. 이부분을 분해하지 마시고 DADF 윗 커버와 안에 검은색

커버를 열면 배지부 부분이 센서가 중앙에 있습니다. 이부분에 헝겊에 작은 일자

도라이버나 납작한 작은 자로 싸서 그 부위만 닦아주시면 해결되실겁니다.

해결이 안되시면 센서를 하나 하나 다 닦아주셔야 할 수 도 있습니다.
